Name: HF-Kabel SMP weiblicher Stecker mit halbflexiblem und halbstahlem Kabel
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-KWB2-3
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

HF-Kabel SMP weiblicher Stecker mit halbflexiblem und halbstahlem Kabel

Herkunftsort:

aus China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-KWB2-3

Kontakt mit uns

Bitte um ein Angebot

HF-Kabel SMP weiblicher Stecker mit halbflexiblem und halbstahlem Kabel

Einzelheiten zum Produkt

Produktbezeichnung:

Kabel Verbinder

dielektrische Spannung:

500 V

Isolierwiderstand:

≥ 5000 MΩ

Haltbarkeit:

500mal

Geschlecht:

Weiblich

Typ:

Gerade.

Material:

Beryllium-Bronze

Plattierung:

Gold

Hochlicht:

Zuverlässige HF-Verbindung mit kleinem Volumen und hoher Frequenz

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Zuverlässige HF-Verbindung mit kleinem Volumen und hoher Frequenz

Einführung des Produktes

Einführung: Die Produkte der SMP-Serie sind ultrakleine Plug-in-Selbstverriegelungs-RF-Koaxialanschlüsse mit den Eigenschaften hoher Frequenz, schneller Verbindung, starker seismischer Beständigkeit,und ermöglichen eine gewisse Vektor-Übereinstimmung sowohl in axialer als auch in radialer Richtung. Kompaktes Format (geeignet für PCB-Layouts mit hoher Dichte), schnelles Plug-and-Play-Design, keine Dreh- und Drehschleife, vereinfachte Installation und Wartung.Hat eine gute Schwingungs- und Aufprallsicherung, geeignet für raue Umgebungen wie Luft- und Raumfahrtsysteme und Fahrzeugsysteme, um die Signalintegrität zu optimieren, den Reflexionsverlust zu reduzieren und eine stabile Hochfrequenzsignalübertragung zu gewährleisten.

Anwendungsbereich: geeignet für ein hochdünstes Blind-Einsetzen zwischen Druckplatten, Chassis und Schränken; unterstützt Hochfrequenzsignalübertragung (bis zu 40 GHz oder höher),mit einer Breite von mehr als 10 mm,

Produkteigenschaften: Verknüpft mit einem 2,2 mm halbflexiblen oder halbstahlhaltigen koaxalen HF-Kabel, hohe Frequenz, überlegene elektrische Leistung, leicht zu schweißen.

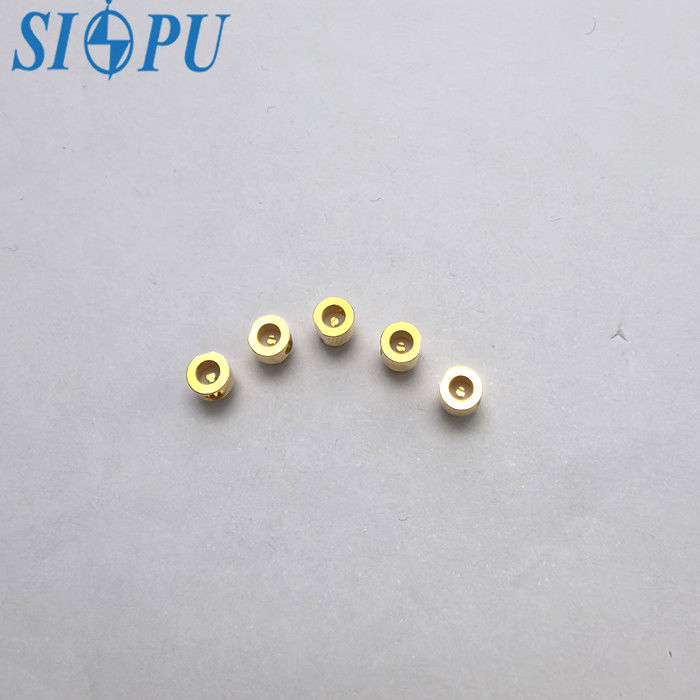

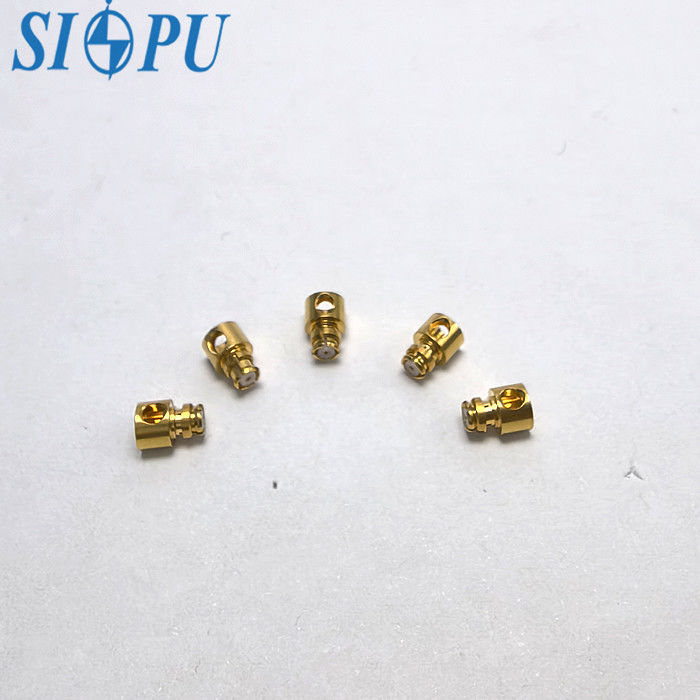

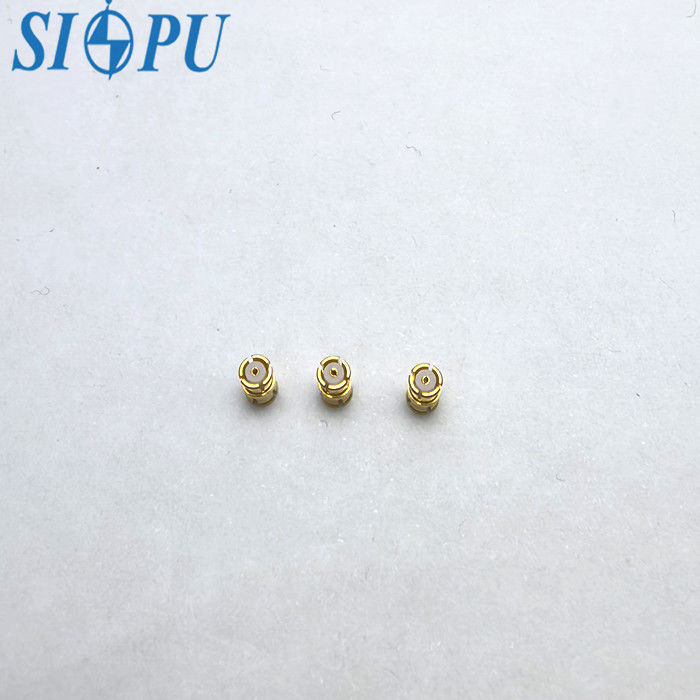

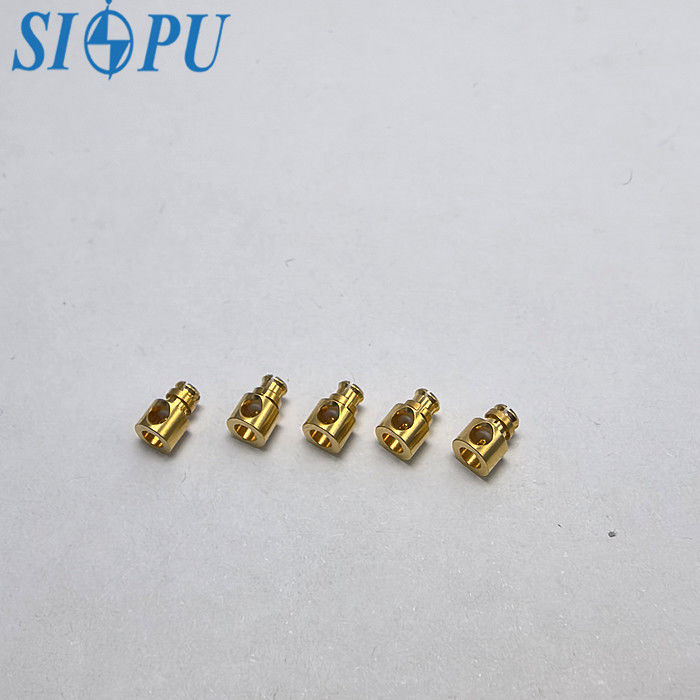

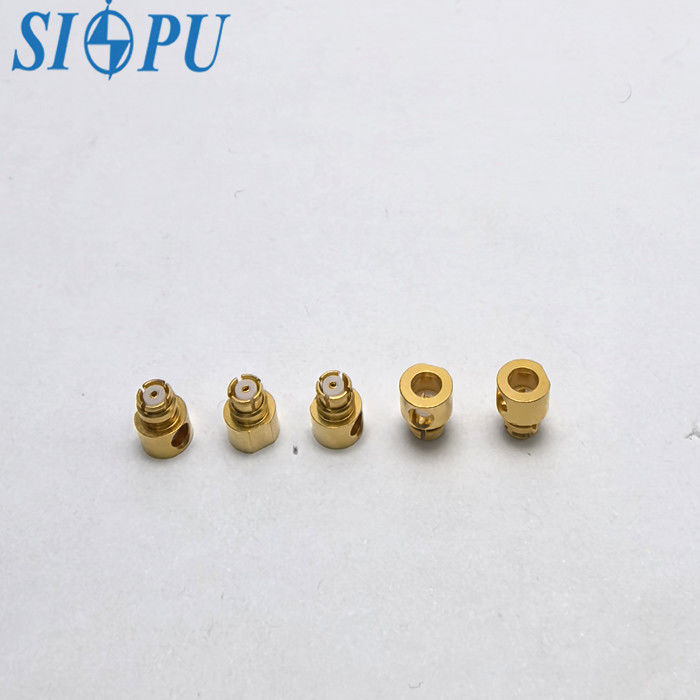

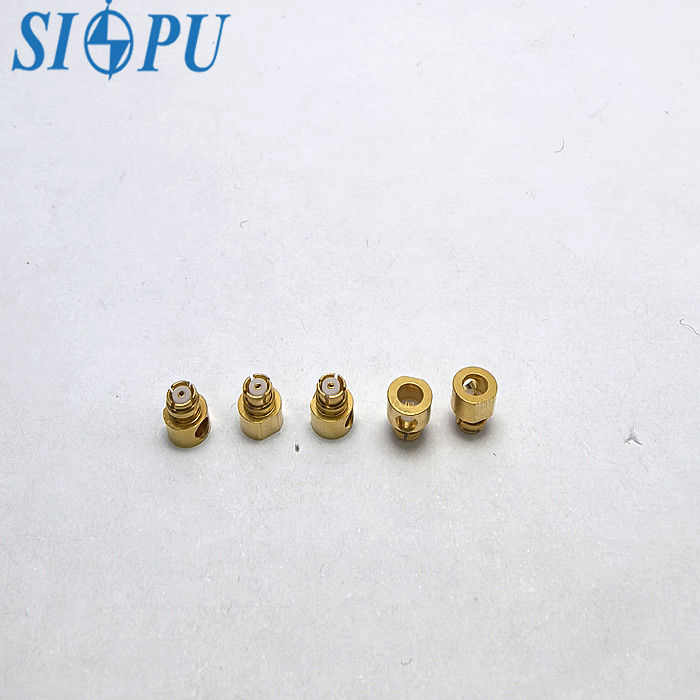

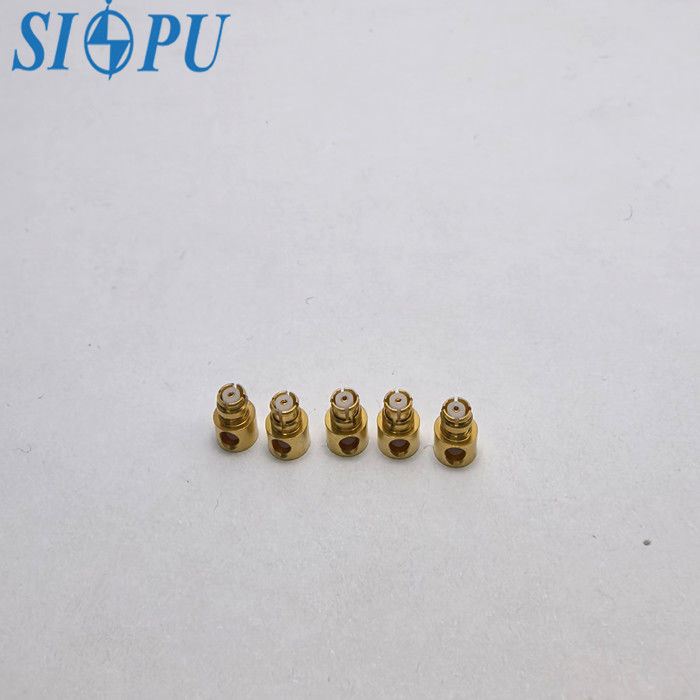

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-26,5 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 1,1 + 0,02 F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal

Materialien und Oberflächenbehandlungent

Zentralleiter

Beryllium Kupfer, vergoldet

Isoliermittel

PTFE

Außenleiter

Beryllium Kupfer, vergoldet

Bildanzeige
