Name: SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JHD6
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

PCB-Solder-RF-Koaxialanschluss

SMP-RF-Koaxialanschluss

Männlicher koaxaler HF-Anschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JHD6

Kontakt mit uns

Bitte um ein Angebot

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Einzelheiten zum Produkt

Produktbezeichnung:

dielektrische Spannung:

500 V

Widerstand gegen Isolierung:

≥ 5000 MΩ

Frequenzbereich:

DC-40GHZ

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Gerade.

Material:

Edelstahl

Plattierung:

Passivierung

Hochlicht:

Schweißen mit vier Beinen Schweißen mit PCB

Hervorheben:

PCB-Solder-RF-Koaxialanschluss

SMP-RF-Koaxialanschluss

Männlicher koaxaler HF-Anschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

5-8weeks

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Einführung des Produktes

SMP-Anschluss ist eine Art Plug-in-Selbstverriegelungs-Ultra-kleiner RF-Koaxialanschluss, der die Eigenschaften hoher Frequenz, schneller Verbindung, starker Stoßbeständigkeit,und erlaubt eine gewisse Menge an Vektor in den axialen und radialen Richtungen, und wird häufig bei modularen Dichtenanlagen verwendet.
Anwendungsbereich: Allgemein in Quantenrechnungen, Antennen, Breitbandinstallationen, Prüfungen und Messungen eingesetzt.
Produktmerkmale: Zwei-Körper-Hülle, Material aus Edelstahl und Messing, Steckerschweißen, geringe Größe, leichtes Gewicht, hervorragende Leistung, starke Umweltschutzfähigkeit usw.

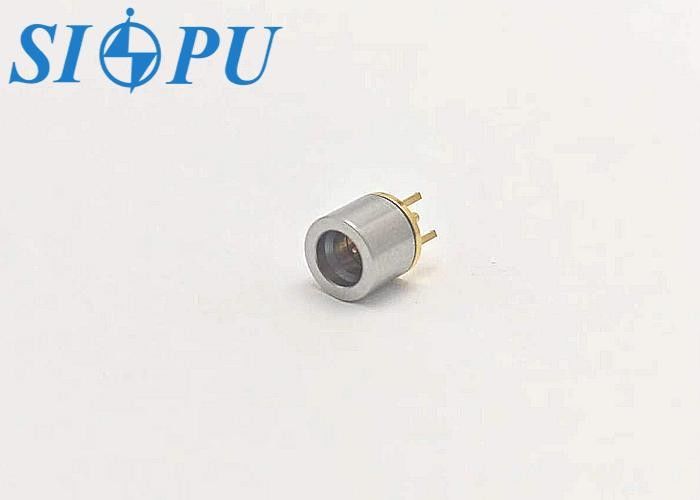

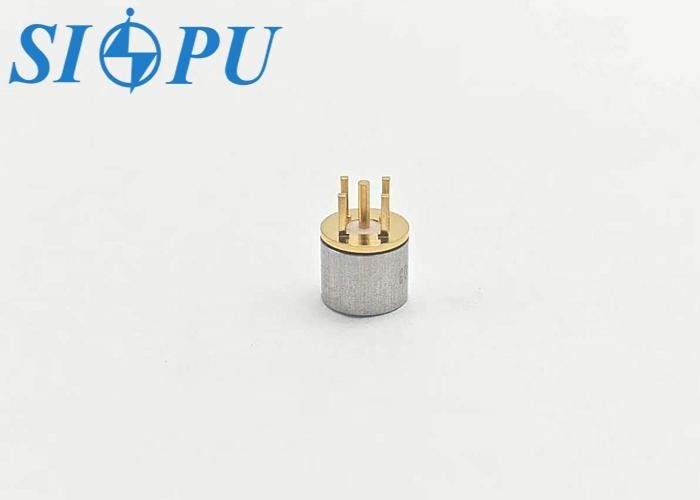

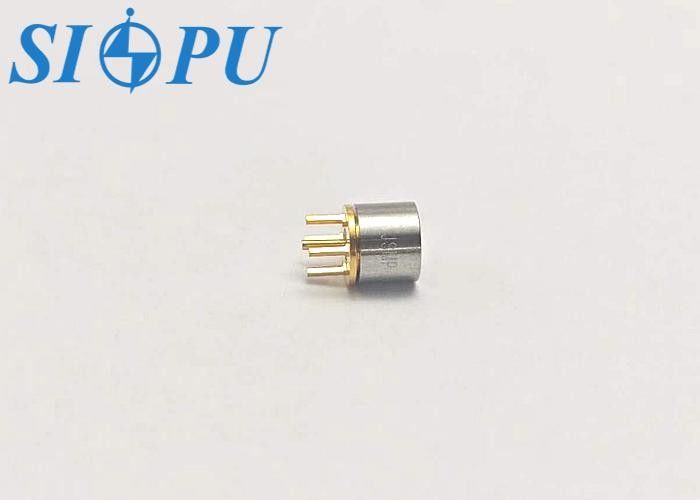

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 1,1 + 0,01 F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal
Begrenzte Befreiung	(maximal) Einsatzkräfte	45N	(min) Trennkraft	9N

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Edelstahl, passiv

Messing, vergoldet

Bildanzeige
