Name: SMP Männlich angelegte Flansche RF Koaxialverbindung Kabel CXN3506 verbinden
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JWF3506-S
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Männlich angelegte Flansche RF Koaxialverbindung Kabel CXN3506 verbinden

CXN3506 Kabel-RF-Koaxialanschluss

SMP-RF-Koaxialkabelanschlüsse

RF-Flanzverbindung

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JWF3506-S

Kontakt mit uns

Bitte um ein Angebot

SMP Männlich angelegte Flansche RF Koaxialverbindung Kabel CXN3506 verbinden

Einzelheiten zum Produkt

Produktbezeichnung:

Gebeugt zwei-Loch-Flansch-Anschluss

dielektrische Spannung:

500 V

Widerstand gegen Isolierung:

≥ 5000 MΩ

Frequenzbereich:

DC-26.5GHz

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Richtiger Winkel

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Hochlicht:

Gebogenes Verbindungskabel

Hervorheben:

CXN3506 Kabel-RF-Koaxialanschluss

SMP-RF-Koaxialkabelanschlüsse

RF-Flanzverbindung

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Männlich angelegte Flansche RF Koaxialverbindung Kabel CXN3506 verbinden

Einführung des Produktes

SMP-Serie ist eine neue Art von Blind-Matching-RF-Koaxialanschluss, der die Eigenschaften von geringer Größe, geringem Gewicht, hoher Frequenz, schneller Verbindung und starker seismischer Beständigkeit aufweist,die eine gewisse Menge an Vektor in der axialen und radialen Richtung zulässt, und eignet sich für Blindpaarungen mit hoher Dichte.
Anwendung: Allgemein in Radar-, Luft- und Raumfahrt, Kommunikation, Antennen usw. eingesetzt.
Produktmerkmale: gebogene Struktur, zweihöhliche Flanschinstallation, Paarung von CXN3506 RF-Koaxialkabeln mit den Eigenschaften Frequenzbandbreite, hervorragende elektrische Leistung und schnelle Verbindung.

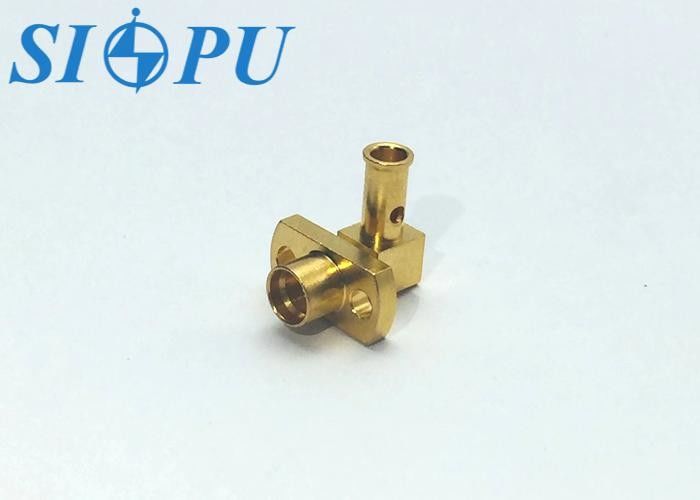

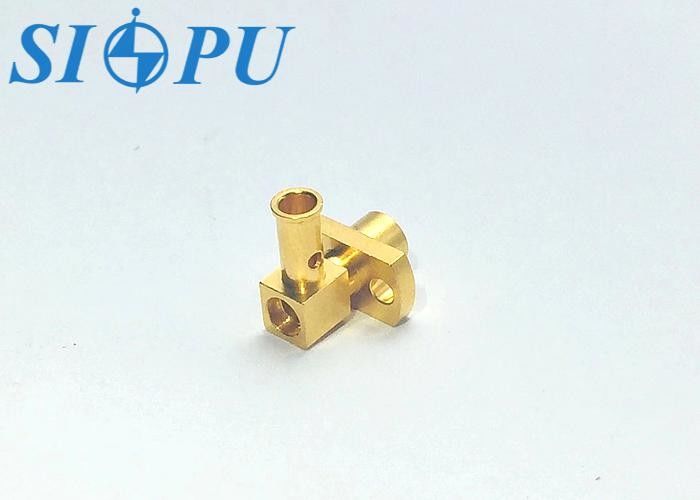

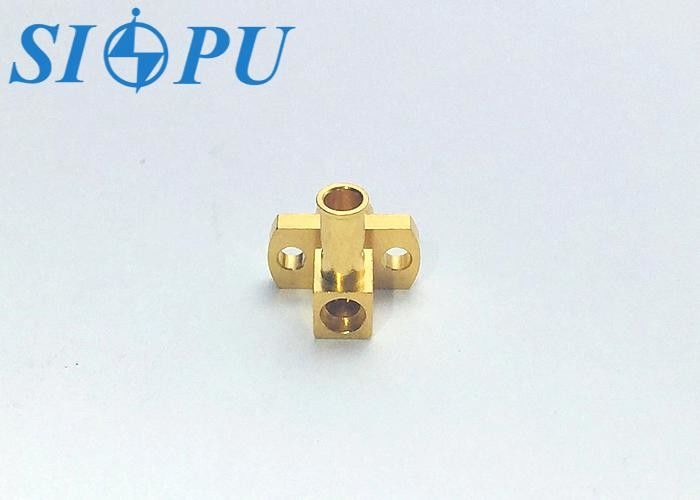

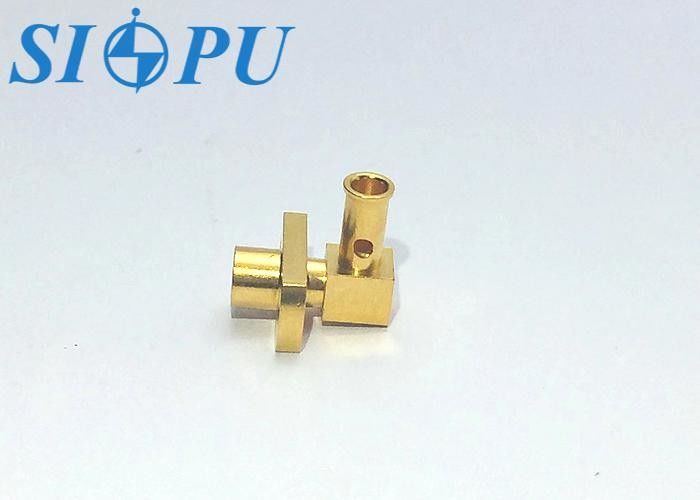

Aussehen des Erzeugnisses

SMP Männlich angelegte Flansche RF Koaxialverbindung Kabel CXN3506 verbinden 0

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-26,5 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 14
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤ 0,07 √ F ((GHz) dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

Bildanzeige
