Name: SMP Männliche Leuchtloch-RF-Koaxialverbindung PCB-Schweißart
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JHD26-S
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Männliche Leuchtloch-RF-Koaxialverbindung PCB-Schweißart

PCB-Schweiß-RF-Koaxialanschluss

Lichtloch-RF-Koaxialanschluss

SMP männlicher Koaxialanschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JHD26-S

Kontakt mit uns

Bitte um ein Angebot

SMP Männliche Leuchtloch-RF-Koaxialverbindung PCB-Schweißart

Einzelheiten zum Produkt

Produktbezeichnung:

Eigenschaftsimpedanz:

50Ω

dielektrische Spannung:

500 V

Widerstand gegen Isolierung:

≥ 5000 MΩ

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Gerade.

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Hochlicht:

Schnittstelle für Lichtlöcher

Hervorheben:

PCB-Schweiß-RF-Koaxialanschluss

Lichtloch-RF-Koaxialanschluss

SMP männlicher Koaxialanschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Männliche Leichtloch-PCB-Schweißart RF-Koaxialanschluss

Einführung des Produktes

SMP-Anschluss ist eine Art Plug-in-Selbstverriegelung ultra-kleine HF-koaxiale Anschluss, die die Eigenschaften von geringer Größe, leichtes Gewicht, hohe Frequenz, schnelle Verbindung, starke seismische Beständigkeit,Dies ermöglicht eine gewisse Vektorbreite in der axialen und radialen Richtung und bietet somit eine gute Lösung für den Einsatz von Modulen mit hoher Dichte.
Anwendungen: Matrixantennen, Radar, Luftfahrt, Kommunikation usw.
Produktmerkmale: Optische Lochschnittstelle, die normalerweise an der Druckplatte geschweißt ist, weist die Eigenschaften kleiner Größe, langer Lebensdauer, Frequenzbandbreite und hervorragender Leistung auf.

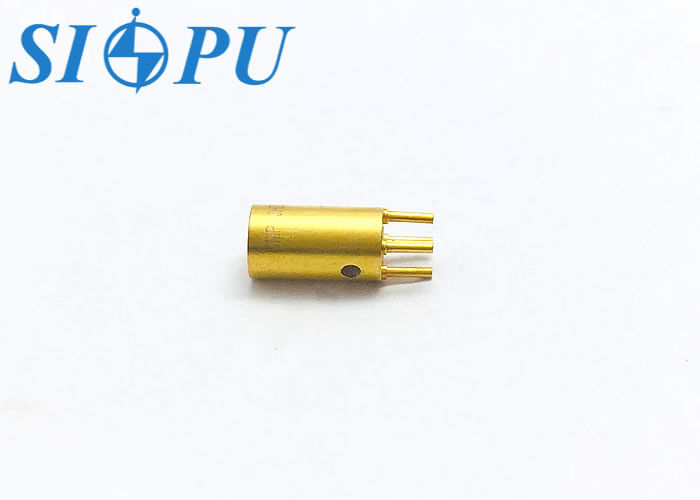

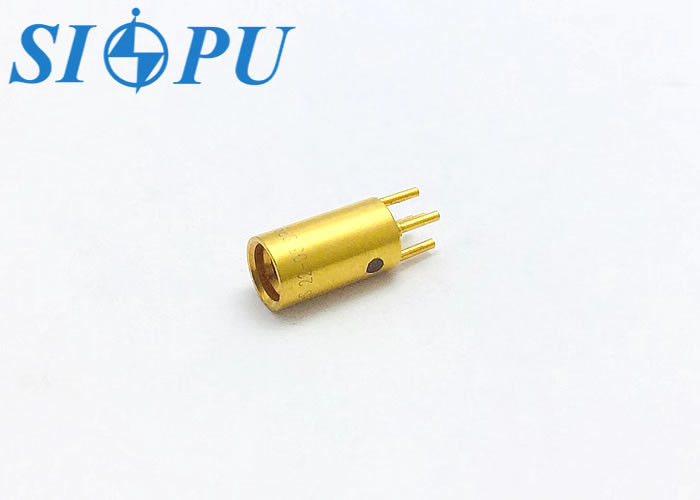

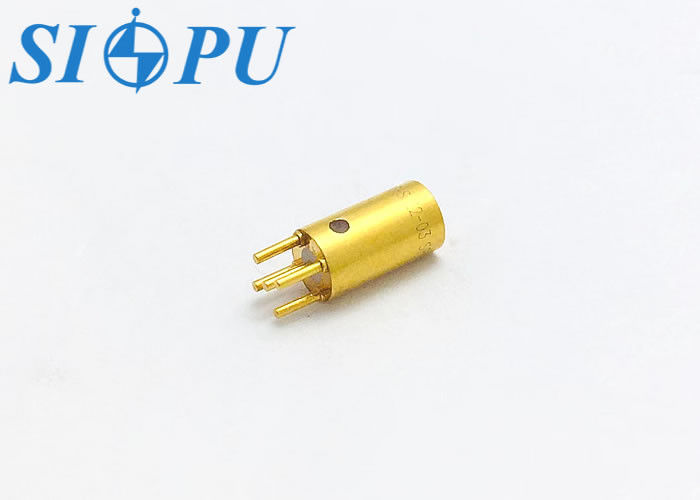

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 15
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal
Glatte Bohrung	(maximal) Einsatzkräfte	9N	(min) Trennkraft	2.2N

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

Bildanzeige
