Name: SMP Männliche PCB RF Koaxialverbindung PCB Schweißstecker
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JHD21-S
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Männliche PCB RF Koaxialverbindung PCB Schweißstecker

PCB-RF-Koaxialanschluss

PCB-geschweißter koaxaler RF-Anschluss

RF-PCB-Koaxialanschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JHD21-S

Kontakt mit uns

Bitte um ein Angebot

SMP Männliche PCB RF Koaxialverbindung PCB Schweißstecker

Einzelheiten zum Produkt

Produktbezeichnung:

Verbindungen für die PCB-Lötung

dielektrische Spannung:

500 V

Widerstand gegen Isolierung:

≥ 5000 MΩ

Temperaturbereich:

-65 ̊+125°C

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Gerade.

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Hochlicht:

Verzogener innerer Leiter

Hervorheben:

PCB-RF-Koaxialanschluss

PCB-geschweißter koaxaler RF-Anschluss

RF-PCB-Koaxialanschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Männliche PCB RF Koaxialverbindung PCB Schweißstecker

Einführung des Produktes

Der SMP-Anschluss ist ein ultra-miniaturartiger Plug-in-Selbstverriegelungs-RF-Koaxialanschluss, der häufig in Anwendungen für miniaturisierte Hochdatenrate- und Hochfrequenz-Koaxialmodule verwendet wird.
Anwendungsbereich: Allgemein in Quantenrechnungen, Breitbandinstallationen, Antennen, Tests und Messungen eingesetzt.
Produktmerkmale: Gewöhnlich an der Leiterplatte geschweißt, hat sie die Vorteile hervorragender Leistung, langer Lebensdauer, starker Umweltschutzfähigkeit und geringer Größe.

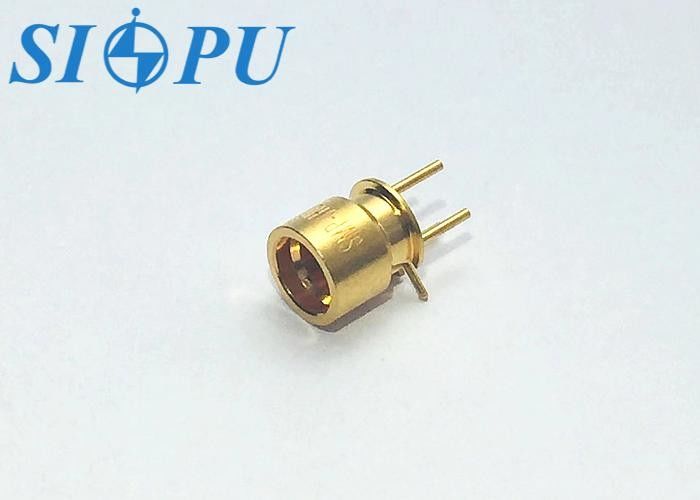

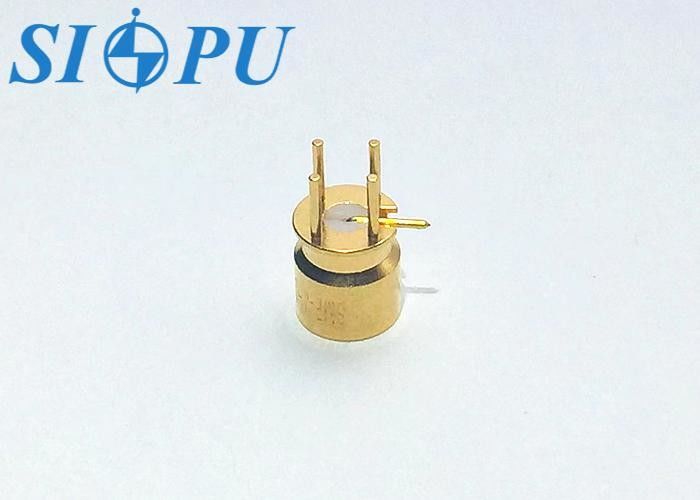

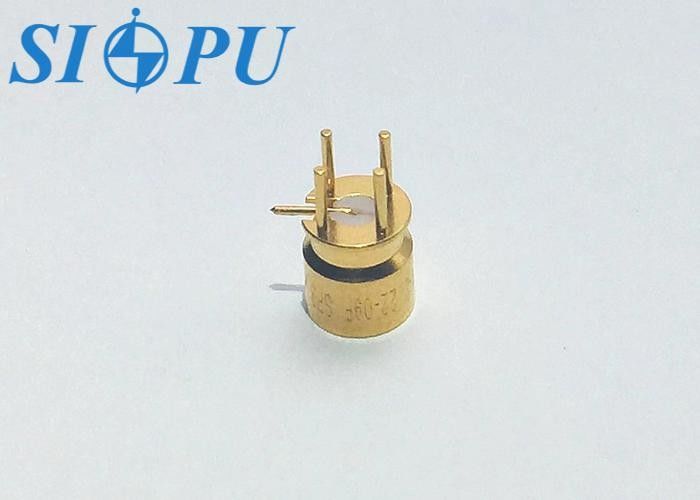

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 15
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

Siegelring

Bildanzeige
