Name: SMP Limited Escape Plug Mikrostrip RF Connector Flansche montiert
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JFD2-L
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Limited Escape Plug Mikrostrip RF Connector Flansche montiert

Grenzschutzstecker RF-Anschluss

SMP-HF-Anschluss

Mikrostrip Flanschverbindung

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JFD2-L

Kontakt mit uns

Bitte um ein Angebot

SMP Limited Escape Plug Mikrostrip RF Connector Flansche montiert

Einzelheiten zum Produkt

Produktbezeichnung:

Zwei-Loch-Flanzenanschluss

Eigenschaftsimpedanz:

50Ω

Temperaturbereich:

-65 ̊+125°C

Frequenzbereich:

DC-40GHZ

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Gerade.

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Hochlicht:

Begrenzte Flucht

Hervorheben:

Grenzschutzstecker RF-Anschluss

SMP-HF-Anschluss

Mikrostrip Flanschverbindung

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Limited Fluchtstecker Flanschmontage Mikrostrip RF-Anschluss

Einführung des Produktes

Die Produkte der SMP-Serie sind eine neue Art von Blind-Matching-RF-Koaxialanschluss, der die Eigenschaften hoher Frequenz, schneller Verbindung, starker seismischer Beständigkeit,und erlaubt eine gewisse Menge an Vektor in den axialen und radialen Richtungen, besonders geeignet für die hohe Dichte der Blind-Paarung zwischen Druckplatten, Chassis und Schränken.
Anwendungsbereiche: Dichte Montage, Kommunikationsbasisstationen, Matrixantennen, Radar, Luftfahrt
Produktmerkmale: eingeschränkte Auslaufoberfläche, zweihöhliche Flanschmontage, Mikrobandgeschweißter HF-Anschluss, hohe Frequenz, überlegene elektrische Leistung, einfaches Löten.

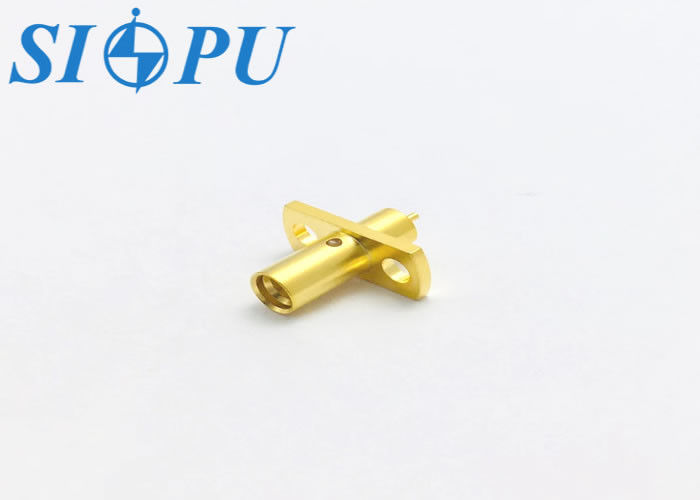

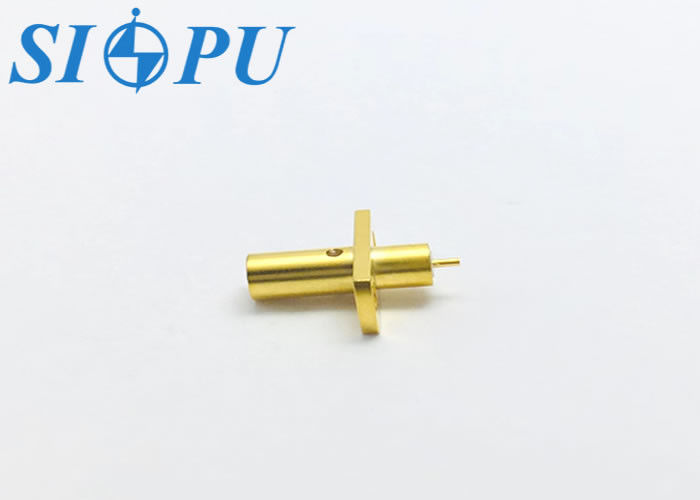

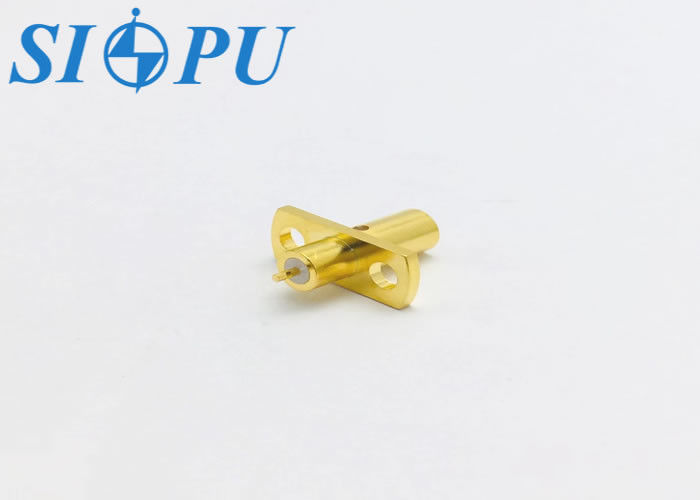

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 1,1 + 0,01 F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal
Begrenzte Befreiung	(maximal) Einsatzkräfte	45N	(min) Trennkraft	9N

Materialien und Oberflächenbehandlungent

Zentralleiter

Bronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

Bildanzeige
