Name: P Ecke Mikrostrip weiblicher SMA RF-Anschluss
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMA-KWHD
Availability: InStock

Zu Hause > produits > SMA-HF-Anschluss >

P Ecke Mikrostrip weiblicher SMA RF-Anschluss

P Ecke SMA HF-Anschluss

PCB-Lötmittel SMA-RF-Anschluss

Mikrostrip SMA weiblicher HF-Anschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMA-KWHD

Kontakt mit uns

Bitte um ein Angebot

P Ecke Mikrostrip weiblicher SMA RF-Anschluss

Einzelheiten zum Produkt

Produktbezeichnung:

Verbindungen für die PCB-Lötung

Geschlecht:

Weiblich

Typ:

Richtiger Winkel

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Haltbarkeit:

500mal

Hochlicht:

Richtiger Winkel, PCB-Einsatzstruktur Mikroband

Hervorheben:

P Ecke SMA HF-Anschluss

PCB-Lötmittel SMA-RF-Anschluss

Mikrostrip SMA weiblicher HF-Anschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

6-8 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 Stück/Jahr

Verwandte Produkte

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss

Beste Preis

Weiblicher Jack Tail mit Schlitze, koaxaler SMA-HF-Anschlussflansche, montiert

Beste Preis

Koaxiale männliche SMA-HF-Anschlüsse für RG 316/U-Kabel

Beste Preis

Flanzeninstallation HF-Koaxialanschlussadapter für SMA Weiblich auf SMA Weiblich

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMA weiblicher P-Ecke-PCB-Lötmikrostrip-RF-Anschluss

Einführung des Produktes

SMA-HF-Koaxialanschlüsse sind die am weitesten verbreiteten HF-Anschlüsse aufgrund ihrer geringen Größe, ihrer breiten Frequenzbandbreite, ihrer überlegenen mechanischen und elektrischen Leistung und ihrer hohen Zuverlässigkeit.Es wird häufig in Verbindungskabeln oder Mikrobandleitungen in HF-Schaltkreisen von digitalen Kommunikationssystemen und Mikrowellengeräten verwendet.
Anwendungen: Telekommunikation, drahtlose Kommunikation, Mikrowellenmessgeräte, Waffensysteme usw.
Merkmale des Produkts: gebogene Form, Mikroband für die Einfügung von PCB, geringe Größe, Bandbreite, hohe Zuverlässigkeit, hervorragende elektrische Leistung usw.

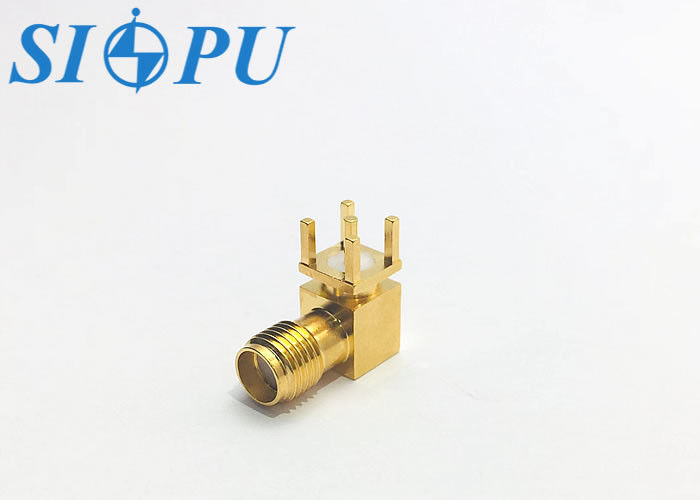

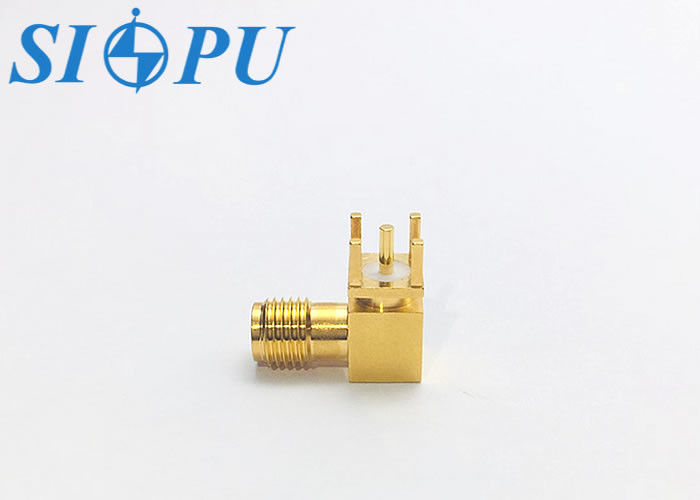

Aussehen des Erzeugnisses

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-18GHz
Dielektrische Widerstandsspannung		1000 V	VSWR	≤1,06+0,015F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤ 0,08 √ F ((GHz) dB
Kontaktwiderstand	Zentralleiter	≤ 3,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

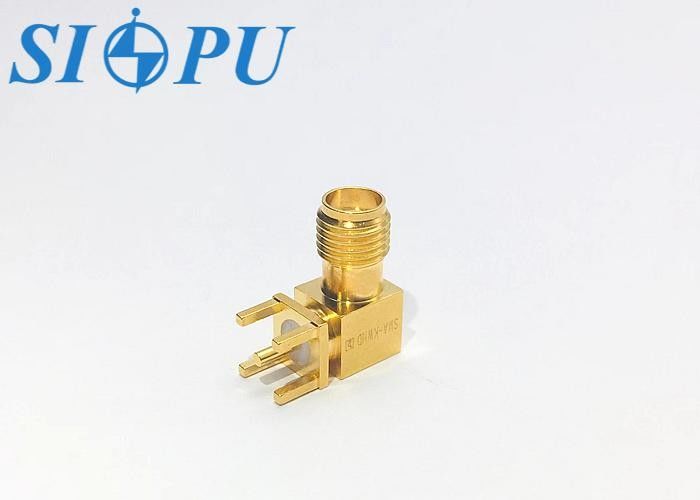

Bildanzeige
