SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss

Herkunftsort:

aus China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

Die Bezeichnung des Herstellers ist nicht bekannt.

Kontakt mit uns
Bitte um ein Angebot

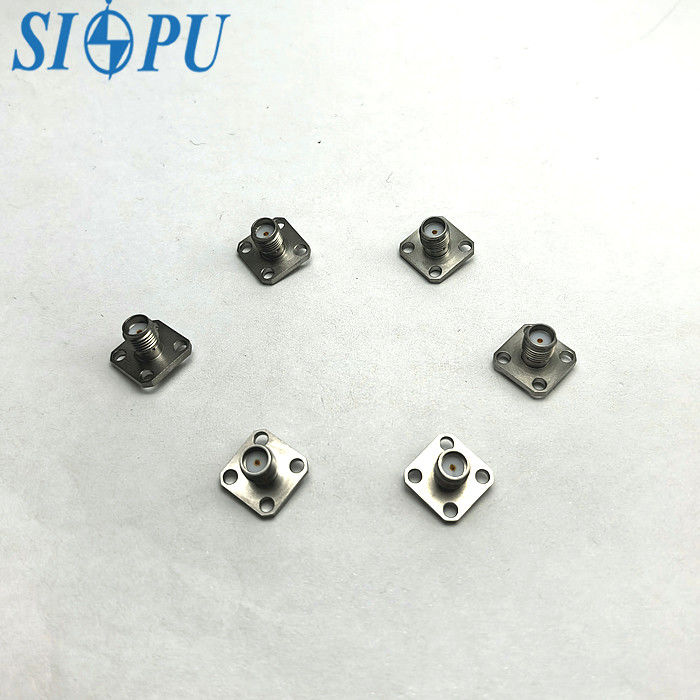

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss
Einzelheiten zum Produkt
Produktbezeichnung:
mit einer Breite von nicht mehr als 20 mm
Geschlecht:
Weiblich
Typ:
Gerade.
Material:
mit einer Breite von nicht mehr als 20 mm
Plattierung:
Passivierung
Haltbarkeit:
500mal
Hochlicht:
SMA-Frauen-RF-Koaxialanschlüsse Flansch-Empfänger
Zahlungs- und Versandbedingungen
Min Bestellmenge
100
Preis
Discuss
Verpackung Informationen
Ausgestopft
Lieferzeit
6-8 Wochen
Zahlungsbedingungen
L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100000 Stück/Jahr
Verwandte Produkte
Ein guter Preis. SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss Online

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss

Beste Preis
Ein guter Preis. Weiblicher Jack Tail mit Schlitze, koaxaler SMA-HF-Anschlussflansche, montiert Online

Weiblicher Jack Tail mit Schlitze, koaxaler SMA-HF-Anschlussflansche, montiert

Beste Preis
Ein guter Preis. Koaxiale männliche SMA-HF-Anschlüsse für RG 316/U-Kabel Online

Koaxiale männliche SMA-HF-Anschlüsse für RG 316/U-Kabel

Beste Preis
Ein guter Preis. Flanzeninstallation HF-Koaxialanschlussadapter für SMA Weiblich auf SMA Weiblich Online

Flanzeninstallation HF-Koaxialanschlussadapter für SMA Weiblich auf SMA Weiblich

Beste Preis
Kontakt mit uns
86-029-8886-0801
Kontaktieren Sie uns jetzt
Beschreibung des Produkts

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss

Einführung des Produktes

SMA-HF-Koaxialanschlüsse haben die Vorteile kleiner Größe, großer Bandbreite, überlegener mechanischer und elektrischer Leistung und hoher Zuverlässigkeit und sind damit die am häufigsten verwendeten HF-Anschlüsse.Es wird häufig in HF-Schaltkreisen von Mikrowellengeräten und digitalen Kommunikationssystemen verwendet, um Kabel oder Mikrobänder zu verbinden.
Anwendungsszenarien: In der Luft- und Raumfahrt, in 5G-Basisstationen, in hochpräzisen Instrumenten und Messgeräten, Fahrzeugen, Schiffen usw.
Produktmerkmale: Die vierlöchige Flanschinstallationsstruktur ist zuverlässig, einfach zu bedienen und für hohe Vibrationen, Einschlagumgebungen usw. geeignet.mit einer Dicke von nicht mehr als 10 mm,Es ist für raue Umgebungen geeignet und hat eine lange Lebensdauer.Der Außenleiter nimmt eine einheitliche Punkt-Mortise-Struktur in der Mitte des Isolators an, und der innere Leiter hat einen Schlitz mit einer Breite von 0,5 und einer Tiefe von 1,5 am Schwanz, um einen elastischen Kontakt zu gewährleisten, den Kontaktwiderstand zu reduzieren und den Signalverlust zu minimieren.Es hat die Eigenschaften der kleinen Größe, breites Frequenzband, ausgezeichnete elektrische Leistung und starke Austauschbarkeit.
Anwendungsszenarien: In der Luft- und Raumfahrt, in 5G-Basisstationen, in hochpräzisen Instrumenten und Messgeräten, Fahrzeugen, Schiffen usw.



Aussehen des Erzeugnisses

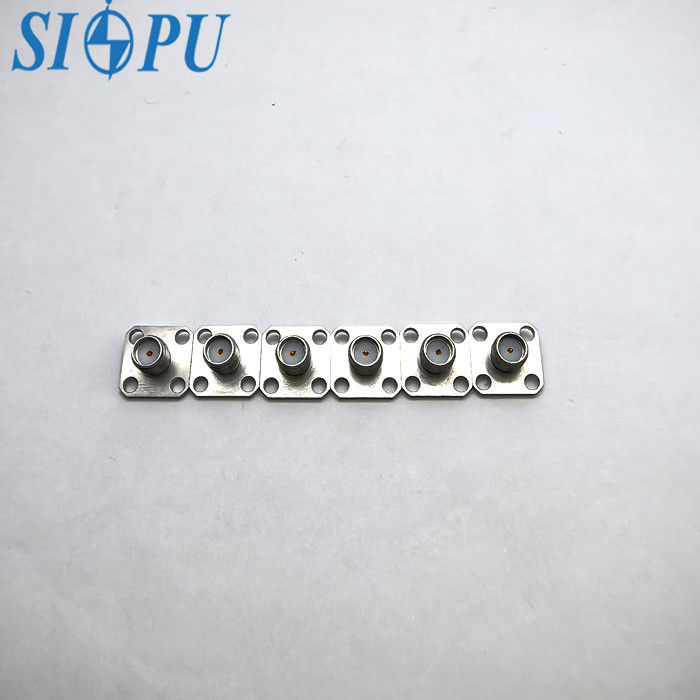

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss 0



Wichtigechnischer Parameter



Eigenschaftsimpedanz



 50Ω Frequenzbereich DC-18GHz



Dielektrische Widerstandsspannung



 1000 V VSWR Der Wert der Verbrennungsmenge ist in der Tabelle 1 angegeben.



Isolierwiderstand



 ≥ 5000 MΩ Einsetzungsverlust

≤ 0,05 √ F ((GHZ) dB



Kontaktwiderstand



Zentralleiter



 ≤ 3,0 mΩ Mechanische Eigenschaften



Außenleiter



 ≤ 2,0 mΩ Haltbarkeit

500 mal



Materialien und Oberflächenbehandlungent



Zentralleiter



 Berylliumbronze, vergoldet Isoliermittel PTFE



Außenleiter



 Edelstahl, passiv / /



Bildanzeige

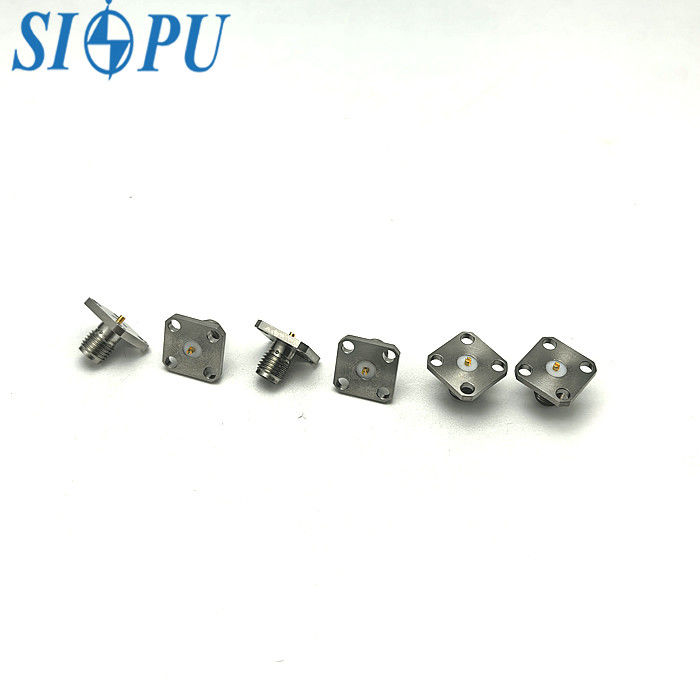

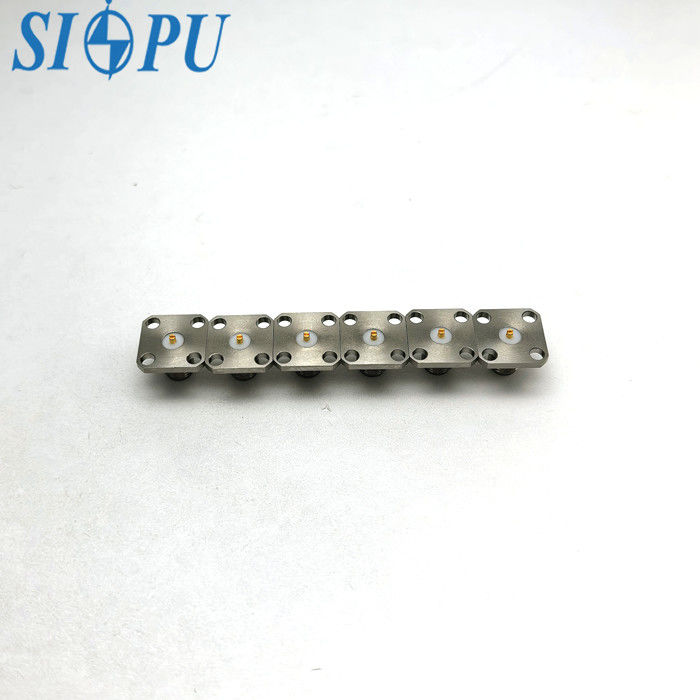

SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss 1SMA-Flanz-montierte Steckdose mit weiblicher Spalte RF-Koaxialanschluss 2
