Name: SMP männlicher Koaxalanschluss mit HF-Funktion
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: SMP-JHD6
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP männlicher Koaxalanschluss mit HF-Funktion

PCB-Solder-RF-Koaxialanschluss

SMP-RF-Koaxialanschluss

Männlicher koaxaler HF-Anschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017, RoHS, CE

Modellnummer:

SMP-JHD6

Kontakt mit uns

Bitte um ein Angebot

SMP männlicher Koaxalanschluss mit HF-Funktion

Einzelheiten zum Produkt

Produktbezeichnung:

SMP männlicher Koaxalanschluss mit HF-Funktion

dielektrische Spannung:

500 V

Isolierwiderstand:

≥ 5000 MΩ

Frequenzbereich:

DC-40GHZ

Haltbarkeit:

500mal

Geschlecht:

Männlich

Typ:

Gerade.

Material:

mit einer Breite von nicht mehr als 20 mm

Plating:

Passivation

Hervorheben:

PCB-Solder-RF-Koaxialanschluss

SMP-RF-Koaxialanschluss

Männlicher koaxaler HF-Anschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

5-8weeks

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SSMP Buchse rechtwinklig für CXN3506 Kabel

Beste Preis

SMP Buchse auf Buchse HF-Koaxialadapter – 8,2 mm Länge

Beste Preis

SMP-Frauen-zu-SMP-Frauen-RF-Koaxial-Adapter Längt 12,9 mm

Beste Preis

SMP männlicher Koaxalanschluss mit HF-Funktion

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP männlicher Koaxalanschluss mit HF-Funktion

Produktübersicht

Der SMP-Anschluss ist ein ultra-kompakter, aufdrückbarer, selbst ausrichtender Koaxalanschluss, der für Hochfrequenzanwendungen entwickelt wurde.und die Fähigkeit, eine begrenzte axiale und radiale Fehlausrichtung zu berücksichtigen, so dass es ideal für hochdensitätsvolle modulare Anlagen geeignet ist.

Anwendungsbereich
Häufig in Quantenrechnungen, Antennen, Breitbandsystemen und Test- und Messgeräten verwendet.

Eigenschaften des Produkts:
Sie besteht aus einem zweiteiligen Gehäuse aus Edelstahl und Messing und unterstützt die Schließung von Steckersolden.Kompakt und leichtgewichtig, mit hervorragender elektrischer Leistung und hoher Umweltbeständigkeit.

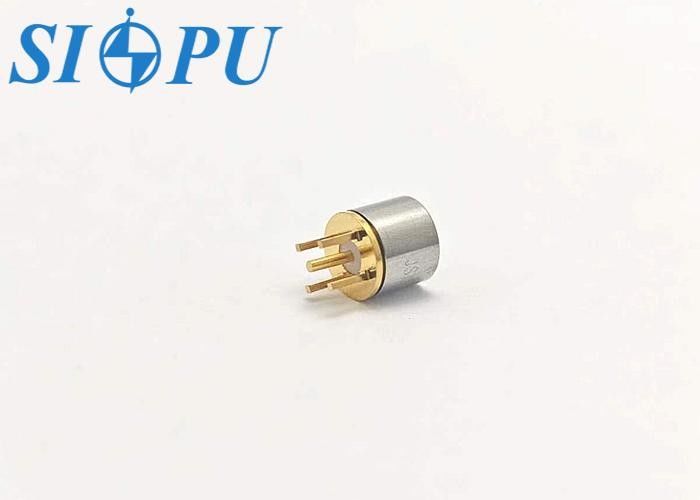

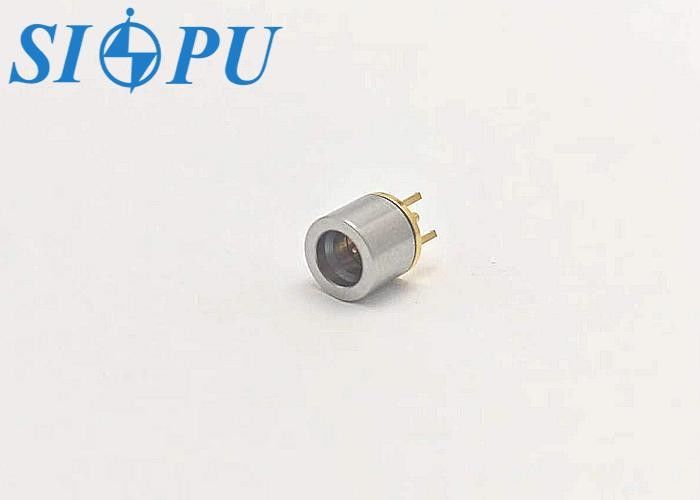

Aussehen des Produkts

Wichtiges Ttechnische Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 1,1 + 0,01 F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal
Begrenzte Befreiung	(maximal) Einsatzkräfte	45N	(min) Trennkraft	9N

Materialien und Oberflächenbehandlert

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

mit einer Breite von nicht mehr als 40 mm

mit einer Breite von nicht mehr als 15 mm

Produktbildgalerie
