Name: SMP Stecker, koaxial, HF, Stecker, Leiterplattenmontage, Lötanschluss
Brand: Xi'an Sipu RF Technology Co., Ltd.
SKU: SMP-JHD21-S
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Stecker, koaxial, HF, Stecker, Leiterplattenmontage, Lötanschluss

PCB-RF-Koaxialanschluss

PCB-geschweißter koaxaler RF-Anschluss

RF-PCB-Koaxialanschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017, RoHS, CE

Modellnummer:

SMP-JHD21-S

Kontakt mit uns

Bitte um ein Angebot

SMP Stecker, koaxial, HF, Stecker, Leiterplattenmontage, Lötanschluss

Einzelheiten zum Produkt

Produktbezeichnung:

SMP Stecker, koaxial, HF, Stecker, Leiterplattenmontage, Lötanschluss

dielektrische Spannung:

500 V

Isolierwiderstand:

≥ 5000 MΩ

Temperaturbereich:

-65 ̊+125°C

Haltbarkeit:

500mal

Gender:

Male

Typ:

Gerade.

Material:

Messing

Plattierung:

Gold

Hervorheben:

PCB-RF-Koaxialanschluss

PCB-geschweißter koaxaler RF-Anschluss

RF-PCB-Koaxialanschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

3-6 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SSMP Buchse rechtwinklig für CXN3506 Kabel

Beste Preis

SMP Buchse auf Buchse HF-Koaxialadapter – 8,2 mm Länge

Beste Preis

SMP-Frauen-zu-SMP-Frauen-RF-Koaxial-Adapter Längt 12,9 mm

Beste Preis

SMP männlicher Koaxalanschluss mit HF-Funktion

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Stecker, koaxial, HF, Stecker – Leiterplattenmontage, Lötart

Produktübersicht

Der SMP-Stecker ist ein ultra-miniaturisierter, aufsteckbarer HF-Koaxialstecker, der für Hochfrequenz- und Hochdatenraten-Anwendungen in kompakten Modulen entwickelt wurde. Seine selbstausrichtende Schnittstelle unterstützt schnelle und zuverlässige Verbindungen in dichten Schaltungslayouts.

Anwendungsbereich:
Wird häufig in Quantencomputern, Breitbandsystemen, Antennen und Test- und Messgeräten verwendet.

Produktmerkmale:
Er wird typischerweise auf Leiterplatten (LP) gelötet und bietet eine hervorragende elektrische Leistung, eine lange Lebensdauer, eine kompakte Größe und eine hohe Beständigkeit gegen Umwelteinflüsse.

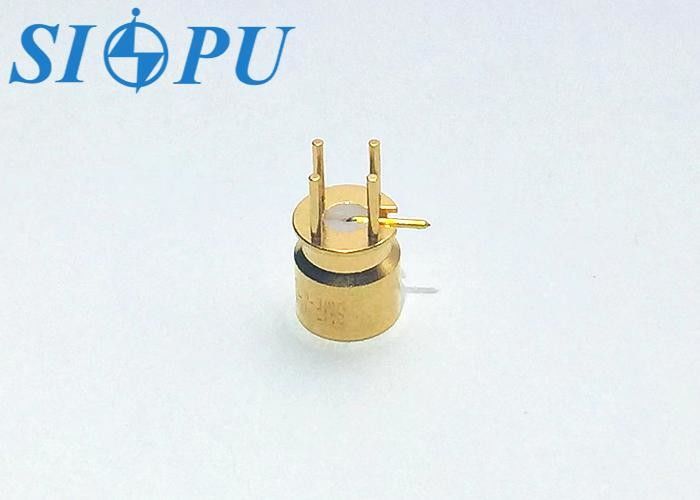

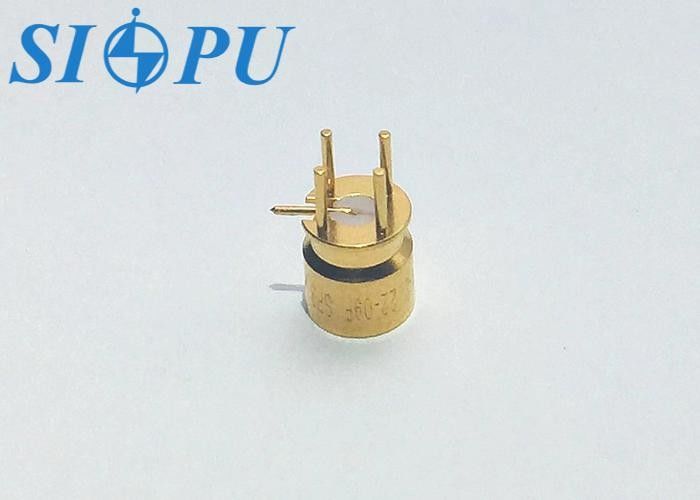

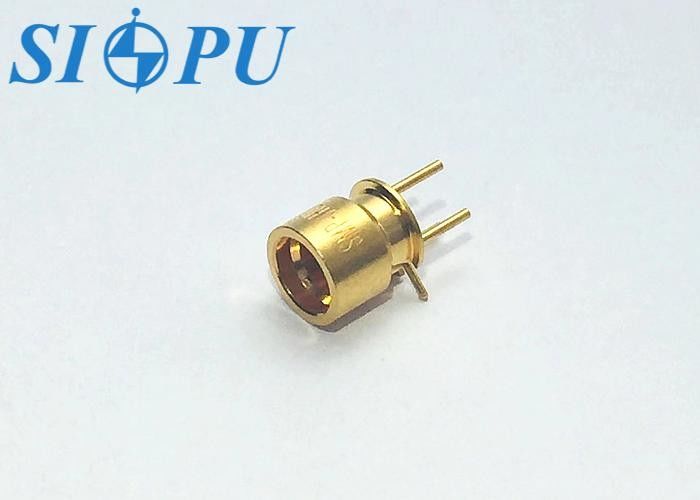

Produkt Aussehen

Wichtige Technische Parameter

Elektrische Eigenschaften			Temperaturbereich	-65～+125℃
Charakteristische Impedanz		50Ω	Frequenzbereich	DC-40GHz
Dielektrische Durchschlagsfestigkeit		500V	VSWR	≤1.5
Isolationswiderstand		≥5000MΩ	Einfügedämpfung	≤0.07√F(GHz)dB
Kontaktwiderstand	Berylliumbronze, vergoldet	≤6.0mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Messing, vergoldet	≤2.0mΩ	Haltbarkeit	500 Mal

Materialien und OberflächenbehandlungInnenleiter

Berylliumbronze, vergoldet

Isoliermedium

PTFE

Außenleiter

Messing, vergoldet

Dichtungsring

Produktbildergalerie
