Name: SMP Männliche beschränkte Fluchtflansche RF-Anschluss mit Beschichtung CXN3506
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: SMP-JF3506-2
Availability: InStock

Zu Hause > produits > HF-Koaxialanschluss >

SMP Männliche beschränkte Fluchtflansche RF-Anschluss mit Beschichtung CXN3506

Flanschmontierte HF-Anschluss

Beschichteter HF-Anschluss

CXN3506 Kabel-HF-Anschluss

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

SMP-JF3506-2

Kontakt mit uns

Bitte um ein Angebot

SMP Männliche beschränkte Fluchtflansche RF-Anschluss mit Beschichtung CXN3506

Einzelheiten zum Produkt

Produktbezeichnung:

Kabel Verbinder

dielektrische Spannung:

500 V

Widerstand gegen Isolierung:

≥ 5000 MΩ

Frequenzbereich:

DC-40GHZ

Geschlecht:

Männlich

Typ:

Gerade.

Material:

mit einer Breite von nicht mehr als 20 mm

Plattierung:

Gold

Haltbarkeit:

500mal

Hochlicht:

Installation von Doppellochflanschkabeln

Hervorheben:

Flanschmontierte HF-Anschluss

Beschichteter HF-Anschluss

CXN3506 Kabel-HF-Anschluss

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

6-8 Wochen

Zahlungsbedingungen

L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit

100000 PCS/Jahr

Verwandte Produkte

SMP Männliche beschränkte PCB-Lötungs-RF-Koaxialverbindung

Beste Preis

SMP Männliche Gerade Mikrostrip-RF-Koaxialanschlüsse mit Gewinde

Beste Preis

SMP weiblicher Mikrostrip-PCB-Lötungs-RF-Koaxialanschluss

Beste Preis

SMP Weiblich zu SMP Weiblich HF-Koaxadapter 12,9 Länge

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

SMP Männliche beschränkte Fluchtflansche RF-Anschluss mit Beschichtung CXN3506

Einführung des Produktes

Die Produkte der SMP-Serie sind ultrakleine selbstschließende koaxiale HF-Anschlüsse mit Stecker, die die Eigenschaften von geringer Größe, geringem Gewicht, starker Stoßfestigkeit und großer Frequenzbandbreite aufweisen,mit einer Breite von mehr als 20 mm,, Chassis und Schränke.
Anwendungsbereich: allgemein in Antennen, Basisstationen, Luft- und Raumfahrt, Radar usw. eingesetzt
Merkmale des Produkts: begrenzte Auslaufoberfläche, Einbau von Zwei-Loch-Flanzen, Kabel CXN3506 zur Verbindung, geringes Gewicht, geringe Größe, Bandbreite, überlegene mechanische und elektrische Eigenschaften.

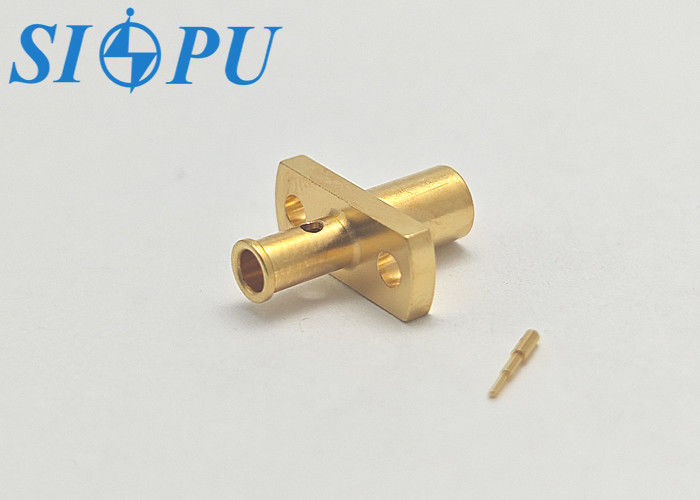

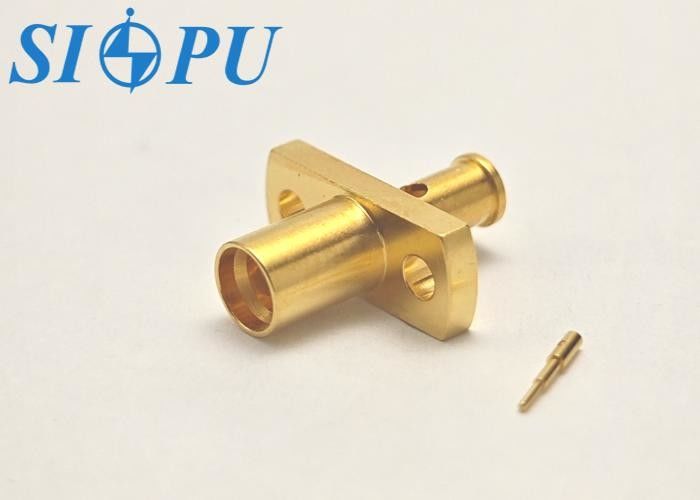

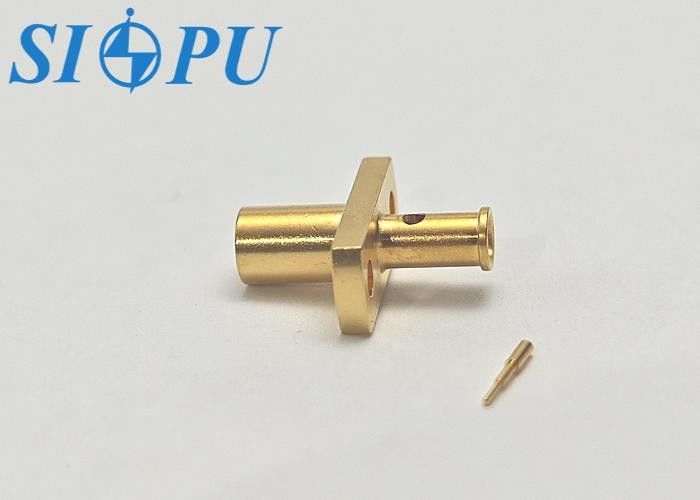

Aussehen des Erzeugnisses

SMP Männliche beschränkte Fluchtflansche RF-Anschluss mit Beschichtung CXN3506 0

Wichtigechnischer Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-40 GHz
Dielektrische Widerstandsspannung		500 V	VSWR	≤ 1,1 + 0,02 F ((GHz)
Isolierwiderstand		≥ 5000 MΩ	Einsetzungsverlust	≤0.07√F ((GHz)dB
Kontaktwiderstand	Zentralleiter	≤ 6,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,0 mΩ	Haltbarkeit	500 mal
Begrenzte Befreiung	(maximal) Einsatzkräfte	45N	(min) Trennkraft	9N

Materialien und Oberflächenbehandlungent

Zentralleiter

Berylliumbronze, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing, vergoldet

Bildanzeige
