Name: MCX Männliche RF-Koaxialverbindung PCB-Goldplattierung
Brand: Xi'an Aerospace Sipu Electronic Technology Co., Ltd
SKU: MCX-JHD-2
Availability: InStock

Zu Hause > produits > MCX MMCX Steckverbinder >

MCX Männliche RF-Koaxialverbindung PCB-Goldplattierung

PCB-Lötungs-RF-Koaxialanschluss

Vier-Pin-RF-Koaxialanschluss

PCB-Lötvorrichtung MCX-Männliche Verbindung

Herkunftsort:

China

Markenname:

SIPU

Zertifizierung:

ISO9001-2017 RoHS

Modellnummer:

MCX-JHD-2

Kontakt mit uns

Bitte um ein Angebot

MCX Männliche RF-Koaxialverbindung PCB-Goldplattierung

Einzelheiten zum Produkt

Produktbezeichnung:

MCX Malse PCB Solder RF Koaxial Connector

Geschlecht:

Männlich

Typ:

Gerade.

Haltbarkeit:

500mal

Material:

Messing+Beryllium Kupfer

Plattierung:

Gold

Hochlicht:

Kleine Größe, einfache Verbindung, überlegene Leistung, geringes Gewicht.

Hervorheben:

PCB-Lötungs-RF-Koaxialanschluss

Vier-Pin-RF-Koaxialanschluss

PCB-Lötvorrichtung MCX-Männliche Verbindung

Zahlungs- und Versandbedingungen

Min Bestellmenge

100

Preis

Discuss

Verpackung Informationen

Ausgestopft

Lieferzeit

5-8weeks

Zahlungsbedingungen

L/C, T/T, Western Union

Verwandte Produkte

RF-Koax-Frauen-Rechtswinkelkonnektor MCX für RG 316/U-Kabel

Beste Preis

Weiblicher Mikrostrip Koaxiale MCX-HF-Anschluss mit Gewinde

Beste Preis

MCX Weiblicher Mikrostrip RF Koaxialanschluss mit Gewinde

Beste Preis

MCX Männlich gewinkeltes Koax-Konnektor für RG 178/U-Kabel

Beste Preis

Kontakt mit uns

86-029-8886-0801

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

MCX Männliche Vier-Pin-PCB-Lötung-Goldplattierung RF-Koaxialverbindung

Einführung des Produktes

Der MCX-Anschluss ist eine Art koaxaler HF-Anschluss mit einer Push-in-Verbindungsstruktur, die leicht und schnell zu verbinden ist, klein ist,und in Bereichen mit besonderen Anforderungen an das Installationsvolumen weit verbreitet.
Anwendungsbereich: im Allgemeinen in Übertragungssystemen, Antennen, Basisstationsanwendungen, GPS-Systemen und Instrumenten verwendet.
Produktmerkmale: Gewöhnlich auf der Druckplatte geschweißt, hat es die Eigenschaften kleiner Größe, einfacher Verbindung, überlegener Leistung und geringem Gewicht.

Produktspezifikationen

MCX Männliche RF-Koaxialverbindung PCB-Goldplattierung 0

Wichtige technische Parameter

Elektrische Eigenschaft			Temperaturbereich	-65°C + 125°C
Eigenschaftsimpedanz		50Ω	Frequenzbereich	DC-6GHz
Dielektrische Widerstandsspannung		750 V	VSWR	≤ 135
Isolierwiderstand		≥ 1000 MΩ	Einsetzungsverlust	≤ 0,1√F ((GHz) dB
Kontaktwiderstand	Zentralleiter	≤ 5,0 mΩ	Mechanische Eigenschaften
Kontaktwiderstand	Außenleiter	≤ 2,5 mΩ	Haltbarkeit	500 mal

Materialien und Oberflächenbehandlung

Zentralleiter

Messing, vergoldet

Isoliermittel

PTFE

Außenleiter

Messing + Beryllium Kupfer, vergoldet

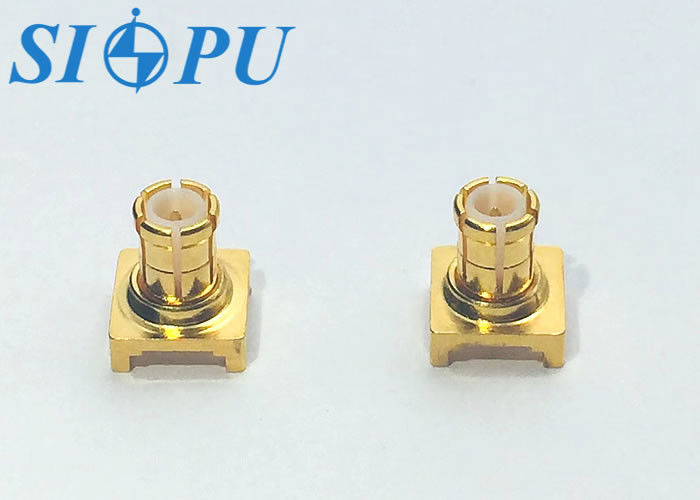

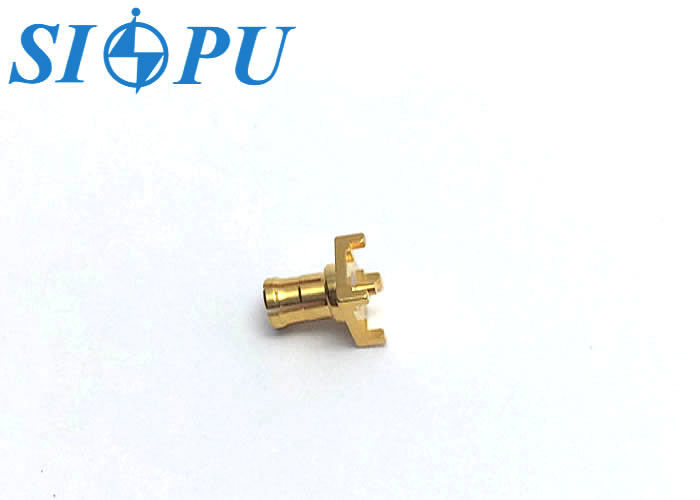

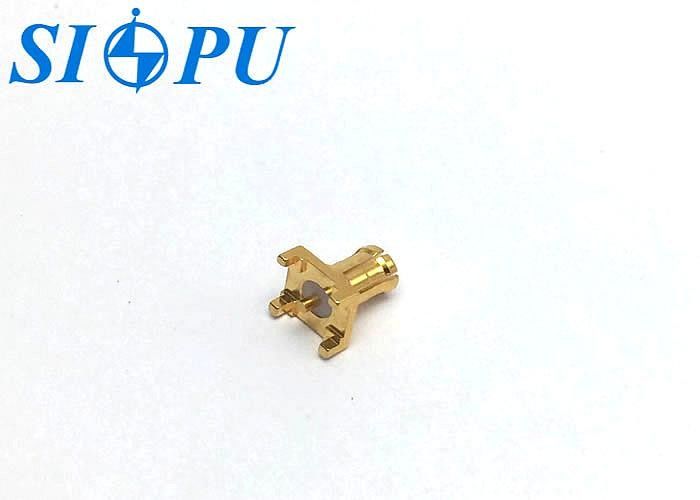

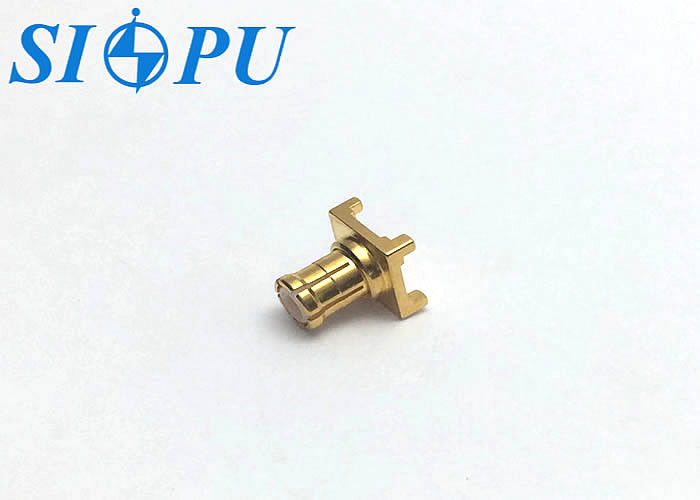

Bildanzeige

MCX Männliche RF-Koaxialverbindung PCB-Goldplattierung 1
